FactSage Modules
The module



View Data Module的更多信息请点击Download View Data Show下载 (36 页pdf格式的介绍)。

View Data 用来检索各数据库并显示化合物的标准态热力学性质以及列出数据库中包含的溶液相 (编辑、更改和保存新的数据请使用 CompoundSolution 模块) 。

例如,图2演示了如何列出 FACT化合物数据库中存储的涉及Fe-Si-O-S四种元素的所有计量化合物。鼠标点击 SiO2显示其具有8种固相和1种液相。

鼠标双击图2中的 SiO2,可以得到图3的输出。图3展示了SiO2.的所有物相以及部分 ΔHº(T), Sº(T) and Cp(T) 化合物数据。

图4演示了Fe的磁性热力学数据以及其他热力学数据。图5中,以表格的形式列出了从 298.15 到 3300 K的温度范围内Fe的数据-其中包含了相变温度和伴随的热力学性质的变化(delta值)。图6展示了Fe的Cp值对温度作图。

存储在化合物数据库中的其他数据,View Data 能够访问的包括非理想气体常数,摩尔体积,膨胀系数,压缩系数以及体积弹性模量的导数等。

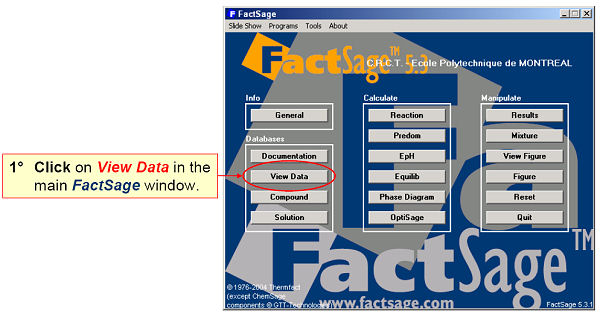

Fig. 1 - View Data Module

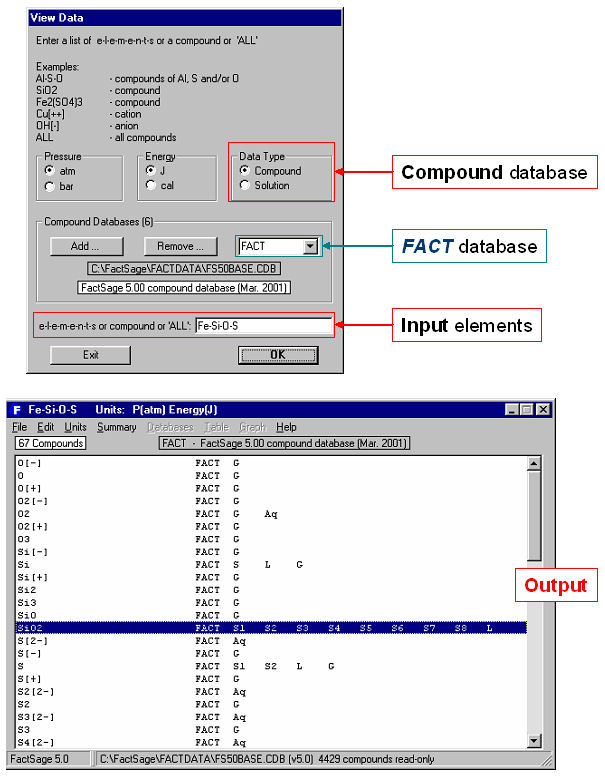

Fig. 2 - View Data Module - listing all Fe-Si-O-S species stored in the FACT compound database.

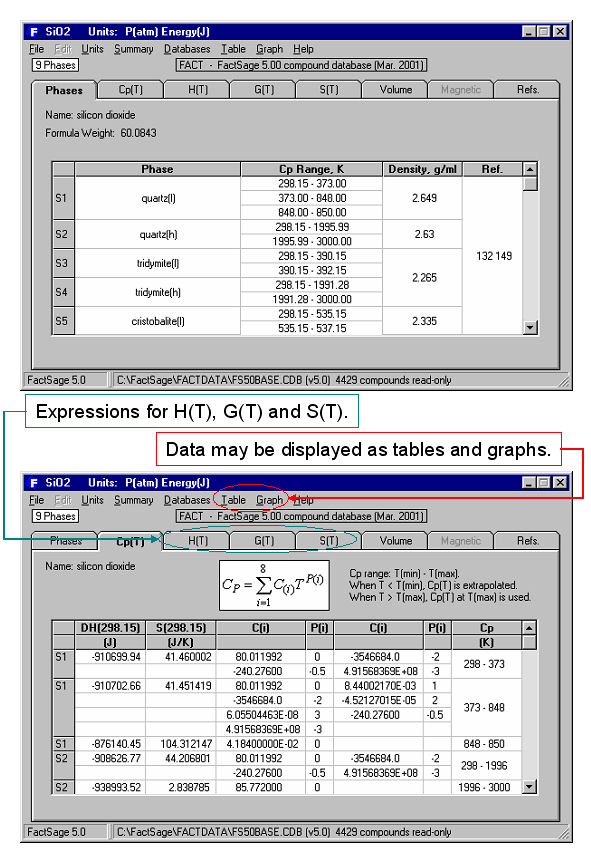

Fig. 3 - View Data Module - summary of phases (top) and compound data (bottom) for SiO2.



Fig. 4 - View Data Module - Magnetic data and Cp expression for Fe.

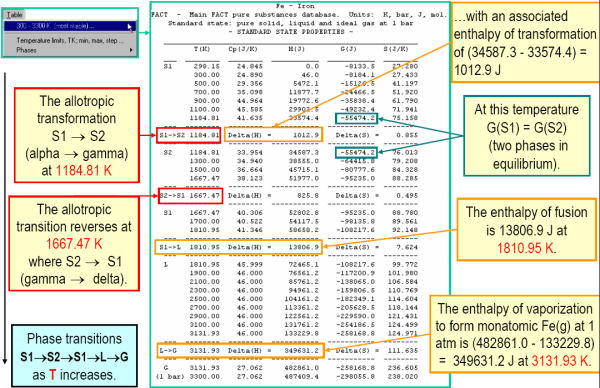

Fig. 5 - View Data Module - Tabular output for Fe.

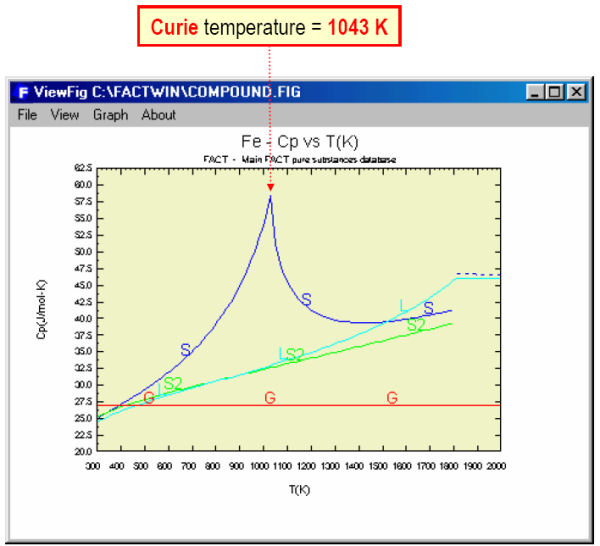

Fig. 6 - View Data Module - Plotting Cp data for Fe.
