FactSage Modules
The module

Results Module 模块的更多内容请点击 Download Results Slide Show下载 (10页的pdf文件介绍)

Results 模块用于对 Equilib模块(Equi*.res files) 的一组计算结果输出进行作图及后处理。

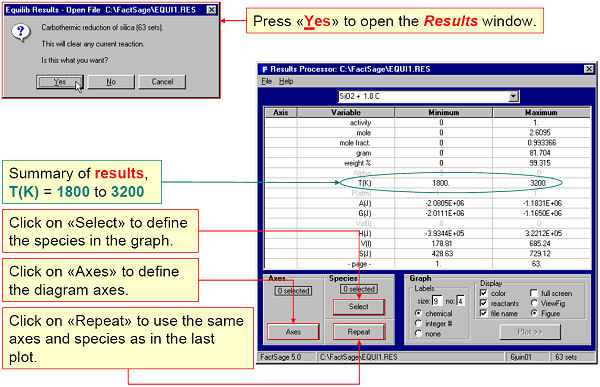

例如,图2演示了 Results WindowEquilib对温度为1800到3200K的温度范围内碳热还原硅的计算结果中获取数据。

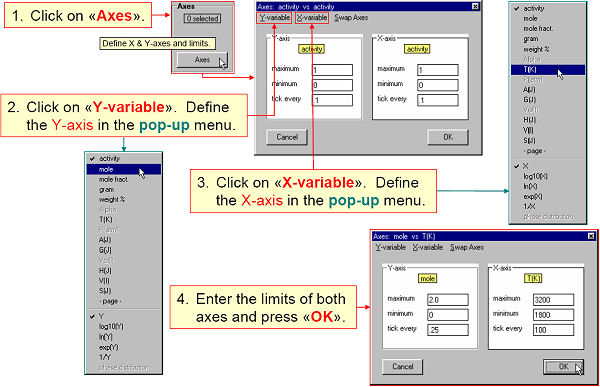

图3演示了在 Axis Window 中定义坐标。

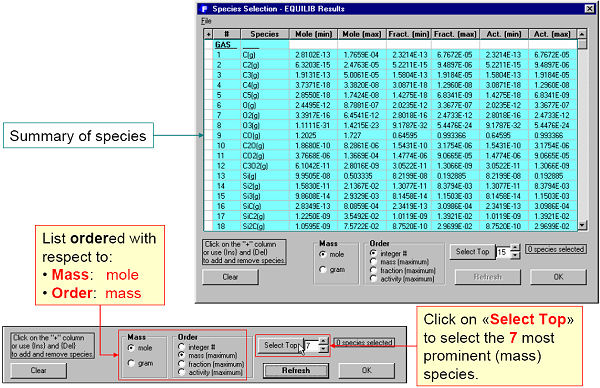

图4演示了在Species Window中选择图形中出现的物种。

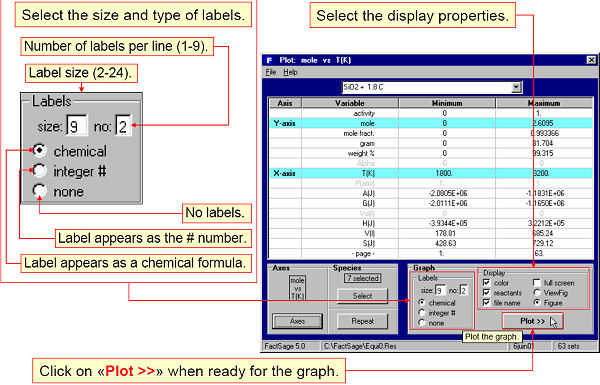

图5演示了定制图形输出,输出的图形见图6。

计算获得的图可以存储为图形文件 (*.fig),利用 Figure进行编辑,输出为 *.bmp, *.emf and *.wmf 格式的常见图形文件。

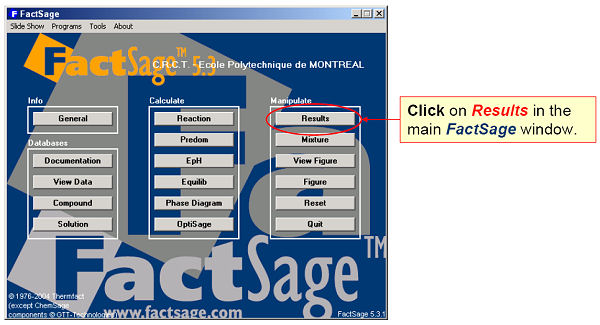

Fig. 1 - Results Module



Fig. 2 - Results Module - Results Window



Fig. 3 - Results Module - Axes Window




Fig. 4 - Results Module - Species Window



Fig. 5 - Results Module - Specifying the Graphical Output



Fig. 6 - Results Module - Figure Output
