The module



Predom Module的更多信息请点击 Download Predom Slide Show 下载(34页的pdf格式文件介绍)。

Predom模块用来计算与画出包含1个、2个以及3个金属的等温优势区图,计算所采用的数据来自化合物数据库。

例如,图2展示了包含1个金属的 Cu-Pso2-Po2系1000K时优势区图的输入及计算结果图。指定组元(Cu, S, O)后,用户点击 “Next ” 可得到一系列可能的坐标轴变量列表, log10X 和 log10Y (X 和Y 为S, S2, …Sn, SO, SO2, SO3, O2 ...的分压或者活度), a 和可能的产物物种(气相, 固相, 液相 –这些都可以通过单击 “List” 按钮来编辑)。这个模块的一个有用功能是可以将计算出的总压的等压线包含在优势区图上(在图13的 “+”)。 这些等压线上的点表示总压为所有气相物种分压的和(图13 P(total) = 1 atm = Ps + Ps2 + … Psn + Pso + Pso2 + Pso3 + Po2 + Pcu … etc.)。这样的线表示了反应的途径,如Cu2S 被氧化为Cu2O。

图3表示温度对于Cu-Pso2-Po2体系的影响。

图4展示了1000K时Fe-Pso2-Po2 体系的计算的优势区图及不变点。 一个具体的点Pso2 = 0.8 atm , Po2 = 0.2 atm 的计算展示在图5和图6中。

计算出来的这些图形可以保存为图形文件(*.fig) 通过Figure 模块进行编辑,也可导出为 *.bmp, *.emf 和 *.wmf 格式的图形文件。

Predom 能够列出所有的所有不变点的坐标,也能计算图中任意点详细的平衡组成。

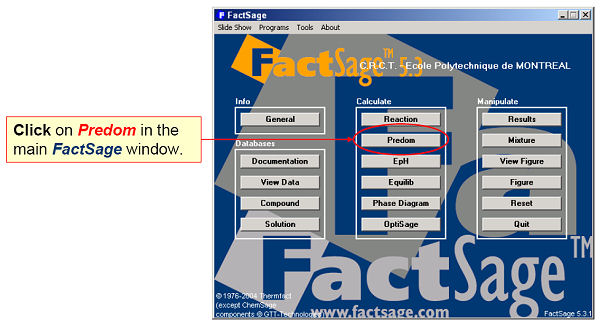

Fig. 1 - Predom Module

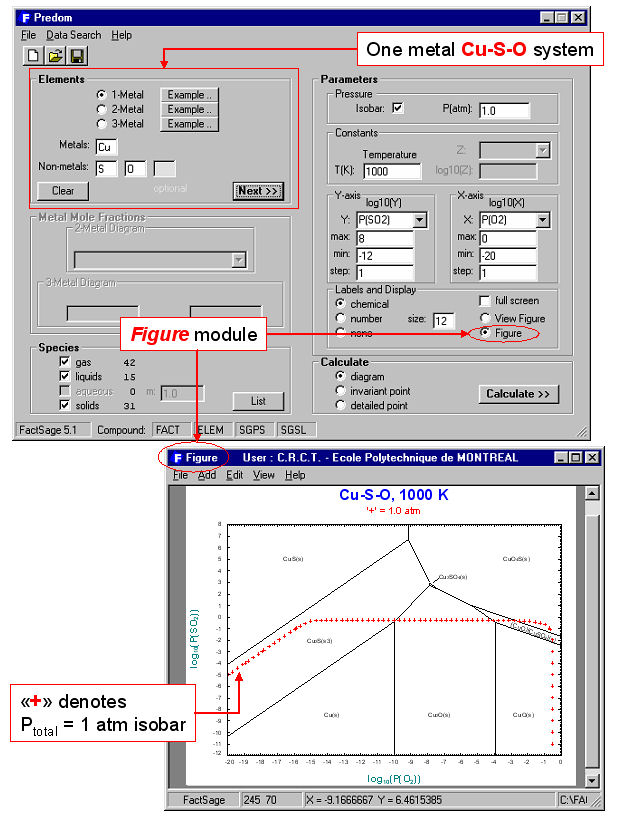

Fig. 2 - Predom Module - Top: entry of the one-metal Cu-p(SO2)-p(O2) system at 1000K.
Bottom: resulting calculated predominance diagram.

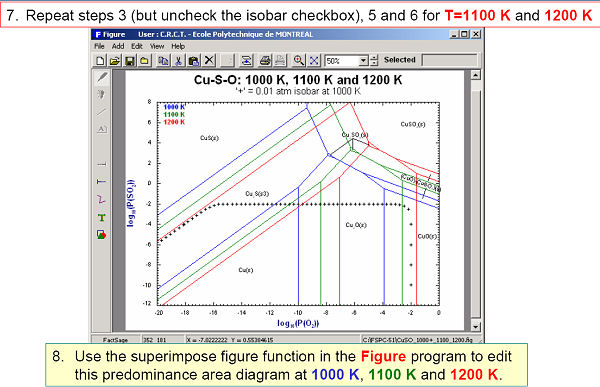

Fig. 3 - Predom Module - Superimposed Predom diagrams for Cu-SO2(g)-O2(g) at 1000, 1100 and 1200K.

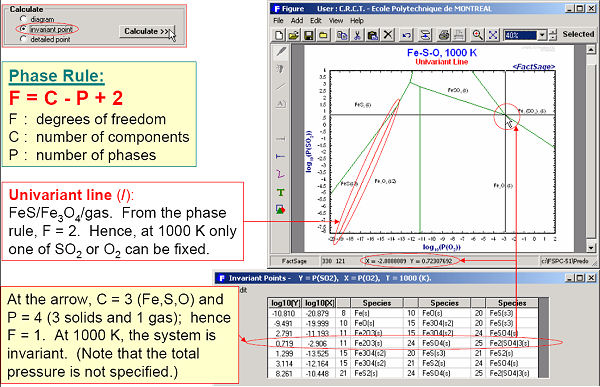

Fig. 4 - Predom Module - Invariant points of Fe-SO2(g)-O2(g) at 1000K.

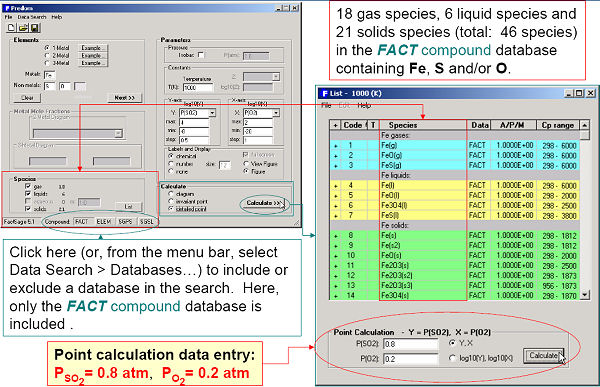

Fig. 5 - Predom Module -
Detailed point calculation at Pso2 = 0.8 atm and Po2 = 0.2 atm for Fe-SO2(g)-O2(g) at 1000K.

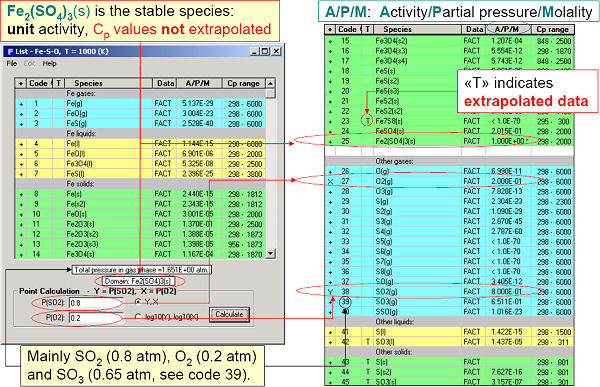

Fig. 6 - Predom Module -
Detailed point calculation at Pso2 = 0.8 atm and Po2 = 0.2 atm for Fe-SO2(g)-O2(g) at 1000K.
