FactSage Modules
The module



OptiSage Module 模块的更多信息请点击 Download OptiSage Slide Show 下载(82页pdf介绍)。

OptiSage 模块用于从一组特定的实验数据获得一组互相一致的吉布斯能参数,在该体系中的各相吉布斯能数据均来自己经完善的数据库。

在优化过程中,尤其是对于非理想溶液体系,优化者 (OptiSage的用户)必须自己做出最大限度的判断,以决定哪组参数应该固定下来,哪组参数还需要进一步优化,哪些新的参数需要引入。

用于优化的典型实验数据包括:

  • 相图数据:转变温度和压力,以及平衡相的组成和数量。
  • 量热数据:生成焓或相转变热,混合焓,热含量和比热测量值。
  • 偏摩尔吉布斯能数据:蒸汽压或者EMF法测量获得的活度数据
  • 容量性质的数据:膨胀测量,密度测量等。

优化获得的热力学参数保存在用户个人CompoundSolution 数据库中,这些数据均能在其他模块(Equilib, Phase Diagram, 等) 中使用。

例如,由实验数据对于NaCl – SrCl2二元系的液相热力学数据的优化,其目标是优化Gibbs能表达式中的四个参数 A1, A3, B1 and B3

  GE = ΔH – TSE
where ΔH = X1X2 (A1) + X12X2 (B1)
and SE = X1X2 (A3) + X12X2 (B3)

图1到 4 演示了将实验数据组分组组织作为输入。

图5到7演示了将第#5组实验数据引入优化计算。在图8 将这些实验数据与优化结果进行对比。

说明:OptiSage 不仅可以用来优化二元系,也可用于任意数目组元的多元系。 任意类型的实验数据(共晶点、蒸汽压、平衡相数量等),只要能够由Equilib模块计算,就可以作为优化模块的实验数据输入。 OptiSage 是一个高度复杂的模块,提供了最大限度的自由度与功能,主要为有经验的用户使用– 它也是研究生学习溶液热力学的一个优秀的工具。该模块中有各种输入窗口与选项 – 图 1到 8只是该程序运行过程中的一个简单介绍。

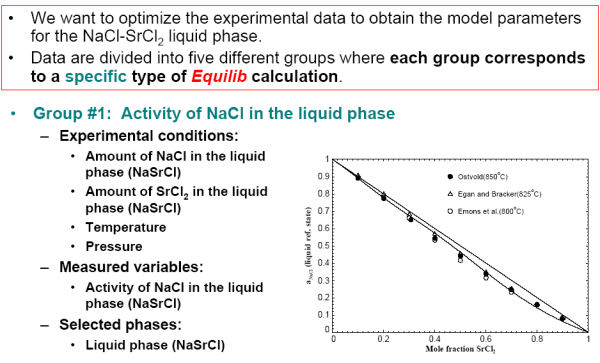

Fig. 1 - OptiSage Module - Experimental Data Points: Activity Data.

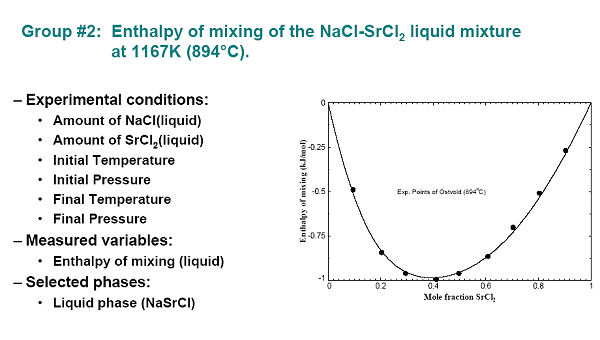

Fig. 2 - OptiSage Module - Heat of mixing data.

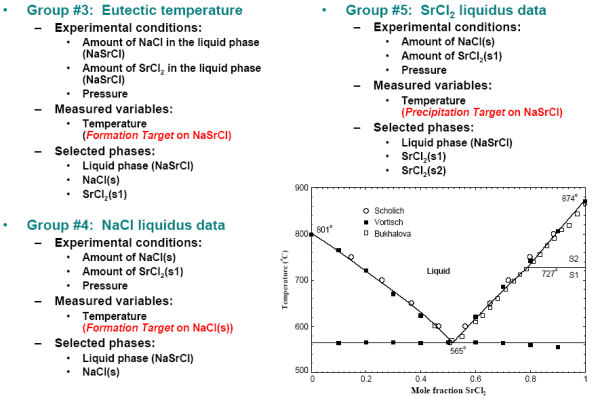

Fig. 3 - OptiSage - Data related to phase equilibria.

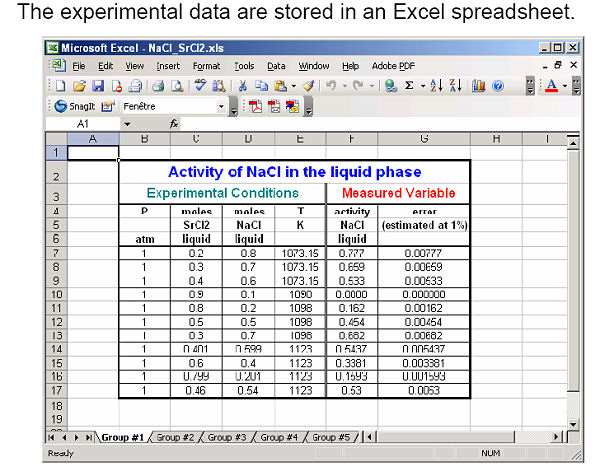

Fig. 4 - OptiSage - Experimental Data.

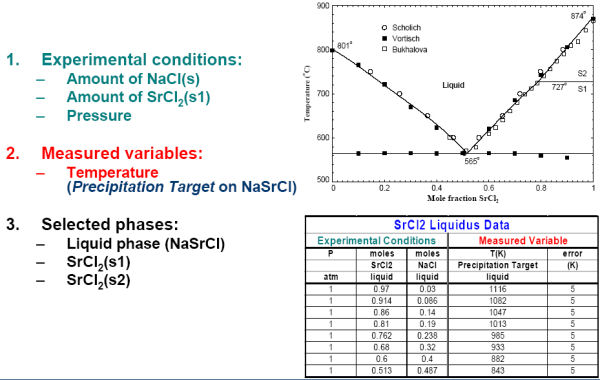

Fig. 5 - OptiSage - SrCl2 liquidus data.

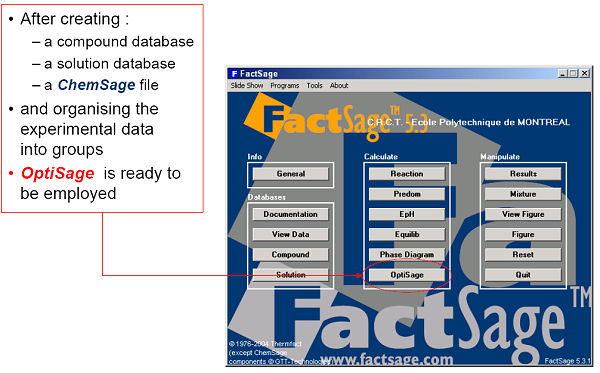

Fig. 6 - OptiSage Module

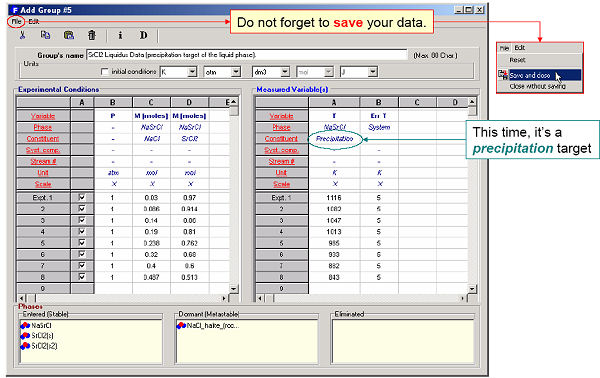

Fig. 7 - OptiSage - Add Group #5 with data entered and phases selected.

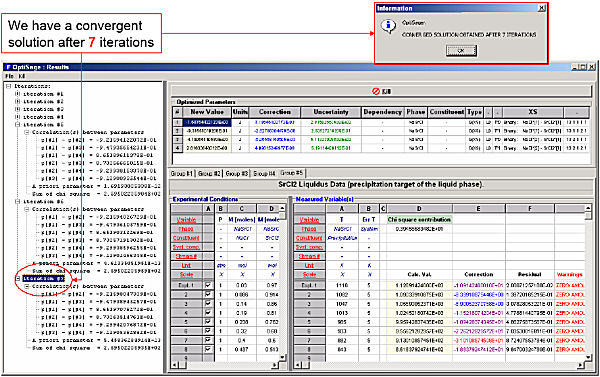

Fig. 8 - OptiSage - Convergent solution of the 2nd optimization.
