The module



EpH Module的更多信息请点击 Download EpH Slide Show 下载(30页的pdf格式介绍)。

EpH 模块可以做出包含1个金属、2个金属或3个金属的复杂体系的等温电位Eh对pH的作图(Pourbaix图),计算采用的数据来自化合物数据。

图2至图4 演示了Cu-水系的输入及计算出的Eh-pH图。

图5和图6展示了如何生成Cu-As-水系的包含两种金属的Eh-pH图。由于Cu和As的混合化合物Cu3(AsO4)2(s) 和 Cu3As(s) 其稳定性决定于Cu和As的相对含量,因此需要确定金属摩尔比的范围R, As / (As + Cu)。

计算出来的这些图形可以保存为图形文件(*.fig) 通过Figure 模块进行编辑,也可导出为 *.bmp, *.emf 和 *.wmf 格式的图形文件。

EpH 列出所有的所有不变点的坐标,也能计算图中任意点详细的平衡组成。同时也可计算给定气相分压时的Eh-pH图。

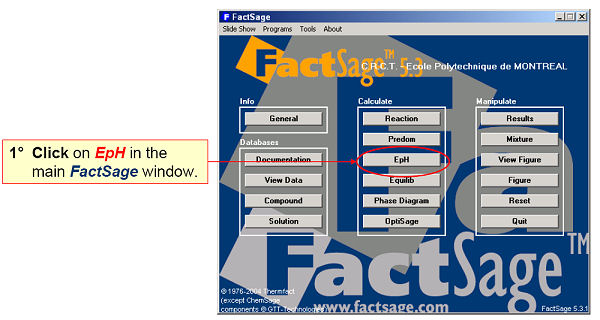

Fig. 1 - EpH Module

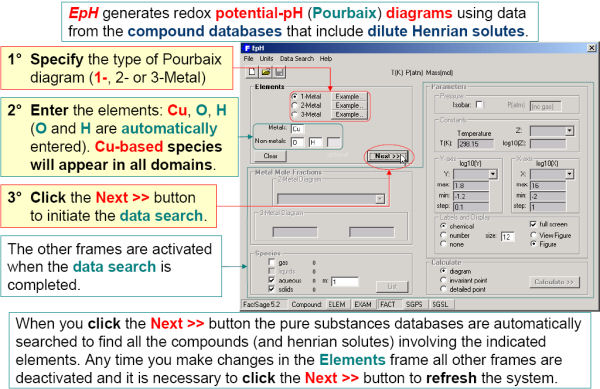

Fig. 2 - EpH Module - The Cu-water Eh-pH diagram: the Elements frame.

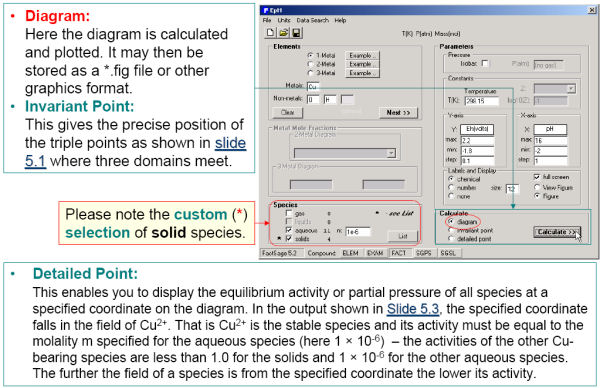

Fig. 3 - EpH - Specifying the Cu water Eh-pH diagram: the Calculate frame.



Fig. 4 - EpH - Cu-H2O Eh-pH diagram: Graphical Output.

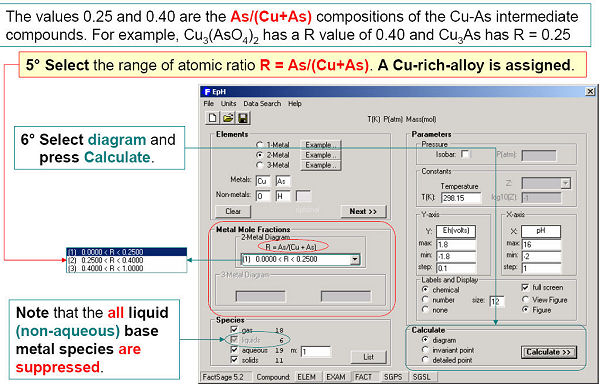

Fig. 5 - EpH - The Cu-As-water Eh-pH diagram: the Metal Mole Fraction frame.

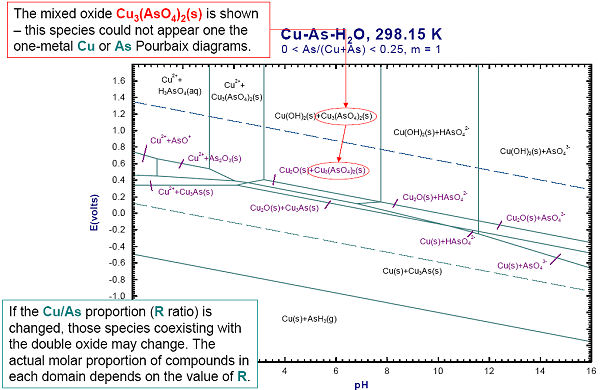

Fig. 6 - EpH - The Cu-As-water Eh-pH diagram: graphical output.
